Les secrets de fabrication

La conception, un long chemin sinueux

La première étape de fabrication – et la plus longue – est bien sûr la conception… Il faut dessiner chaque pièce qui constituera l’objet final. Les dessins sont généralement réalisés d’abord dans un logiciel de cartographie, puis sont retravaillés et complétés dans un logiciel de dessin vectoriel. J’utilise ensuite les découpeuses laser du FabLab toulousain Artilect pour tester mes fichiers de découpe et gravure et pour mettre au point un prototype parfait. Je fais régulièrement plusieurs aller/retour entre mon ordinateur et le fablab avant d’être satisfaite de l’objet créé !

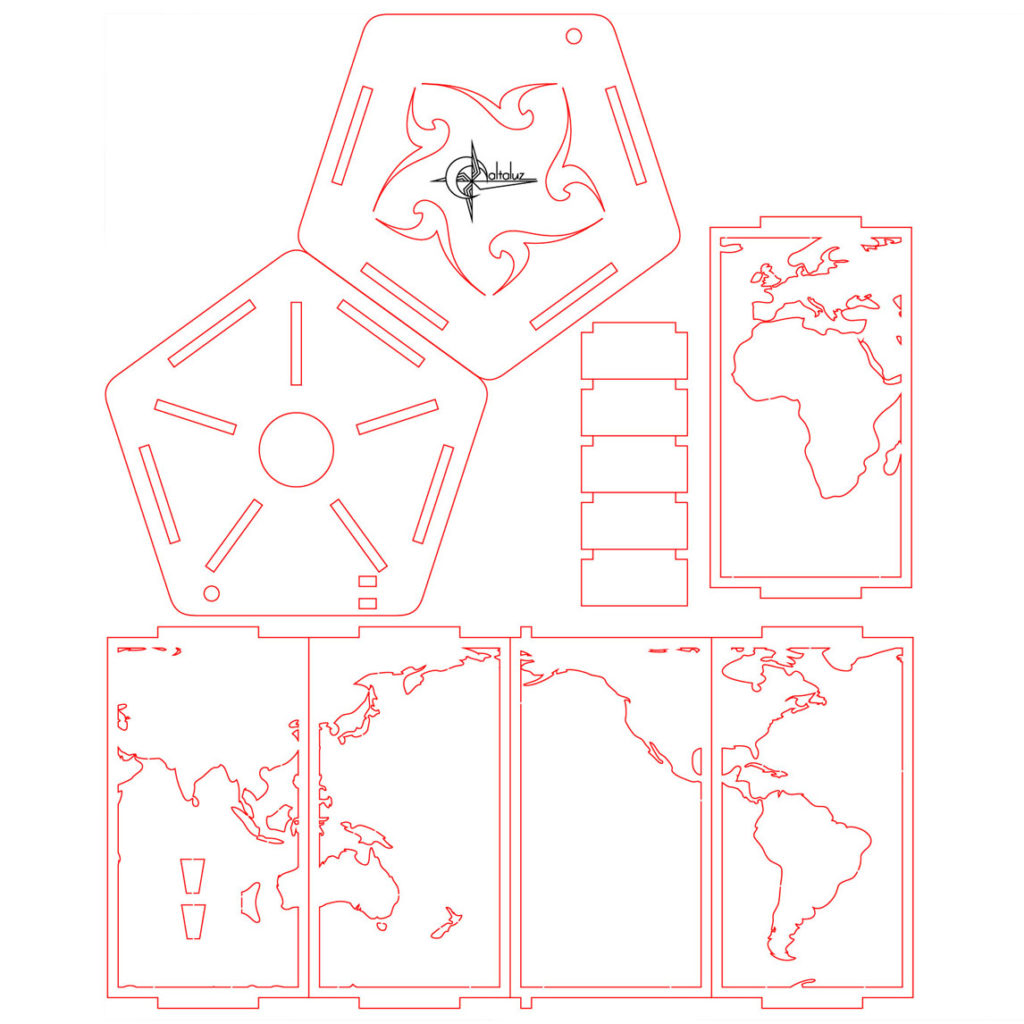

fabrication : exemple de fichier pour découpe laser
fichier numérique pour la découpe et gravure au laser

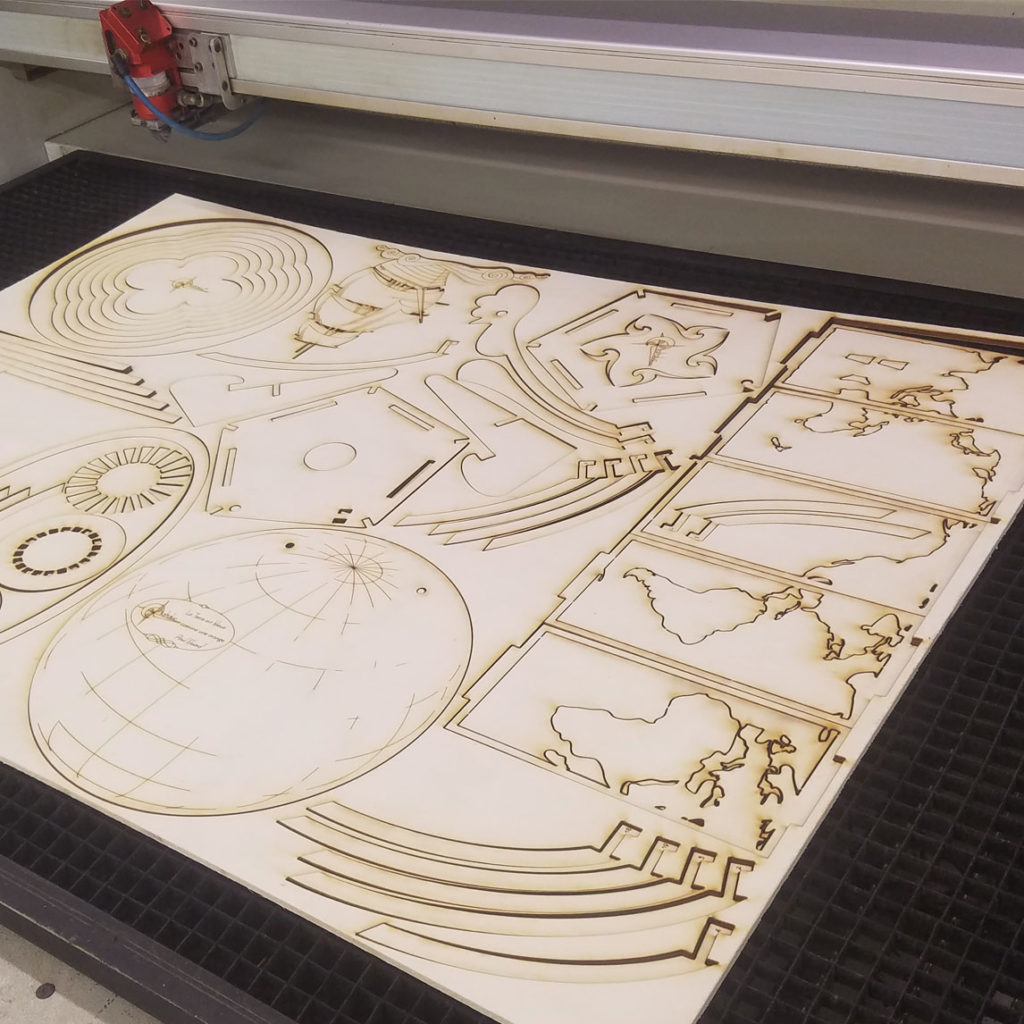

fabrication découpe laser
plaque de bois découpée au laser

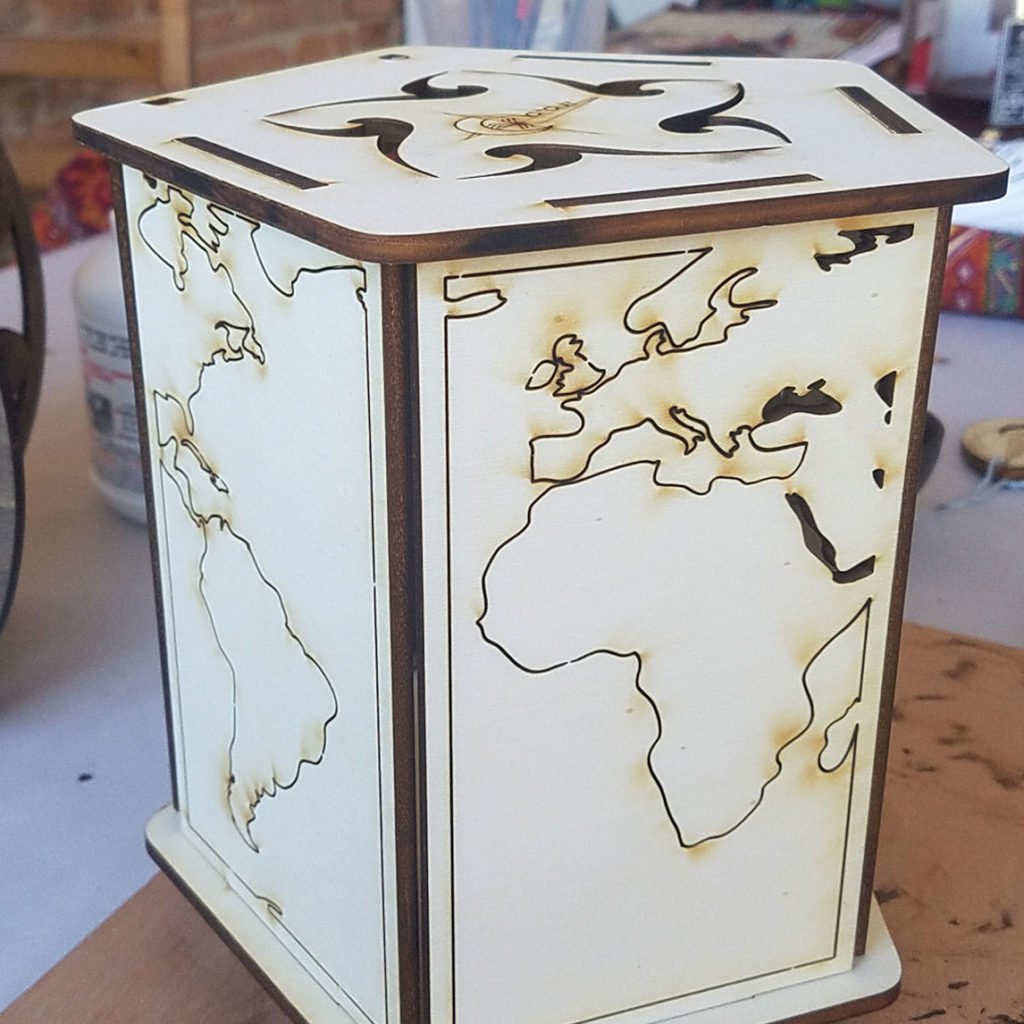

fabrication test assemblage
test d’assemblage des différentes pièces découpées

Petites séries… faites de pièces uniques !

Lorsque le fichier de découpe et gravure est prêt, je peux passer à la phase de production : découpe à la chaine au FabLab dans les périodes creuses ou envoi à un prestataire quand les découpeuses du FabLab sont prises d’assaut ! Je récupère les pièces détachées de mes créations, toujours légèrement brûlées par le laser. Il ne me reste plus qu’à poncer, teinter, cirer, assembler et coller… C’est tellement plus vite dit que fait !

Chaque objet est fait à la main, dans une matière issue directement du vivant : le bois. Cela implique que chaque pièce est unique, présentant ici et là quelques différences de teintes ou de forme qui font le charme des objets faits-main.

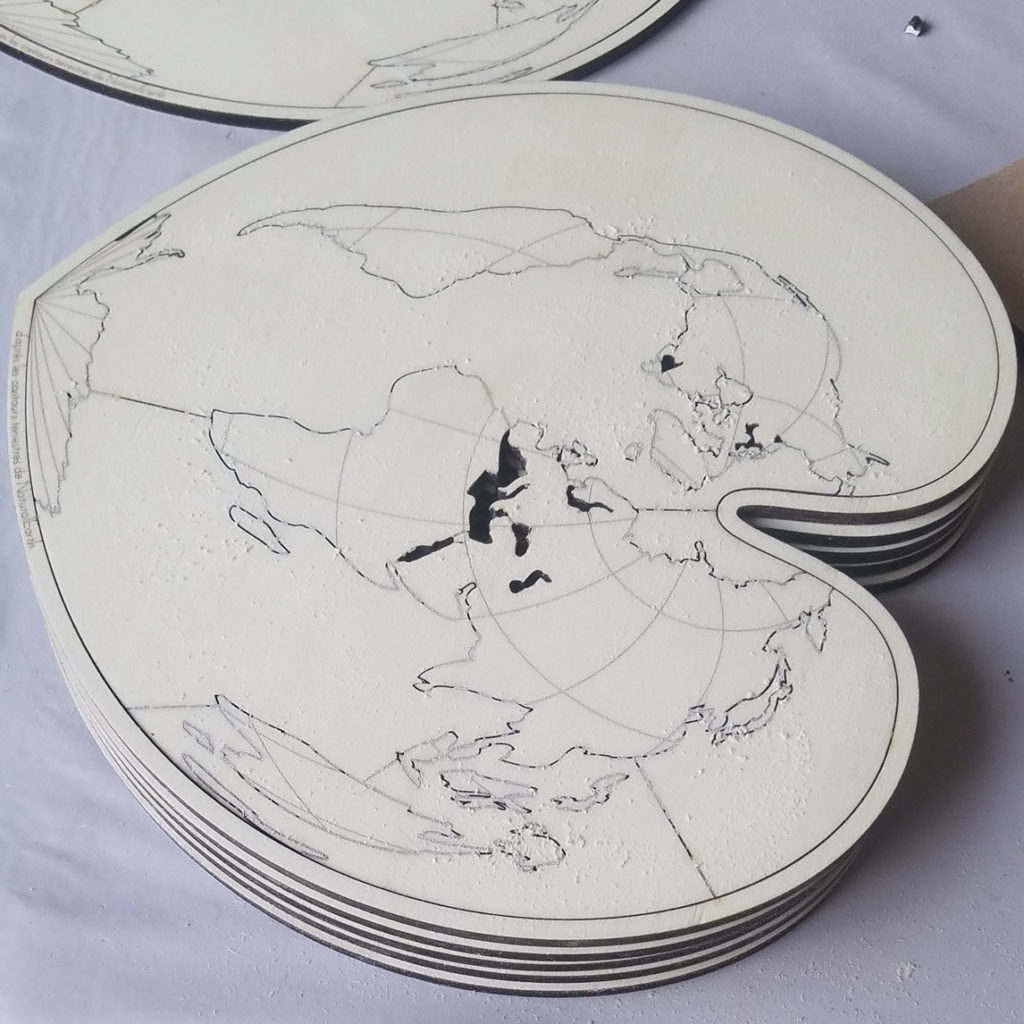

fabrication : pièces découpées et gravées
Les pièces découpées et gravées doivent d’abord être délicatement poncées afin d’éliminer toute trace de brûlure liée au laser

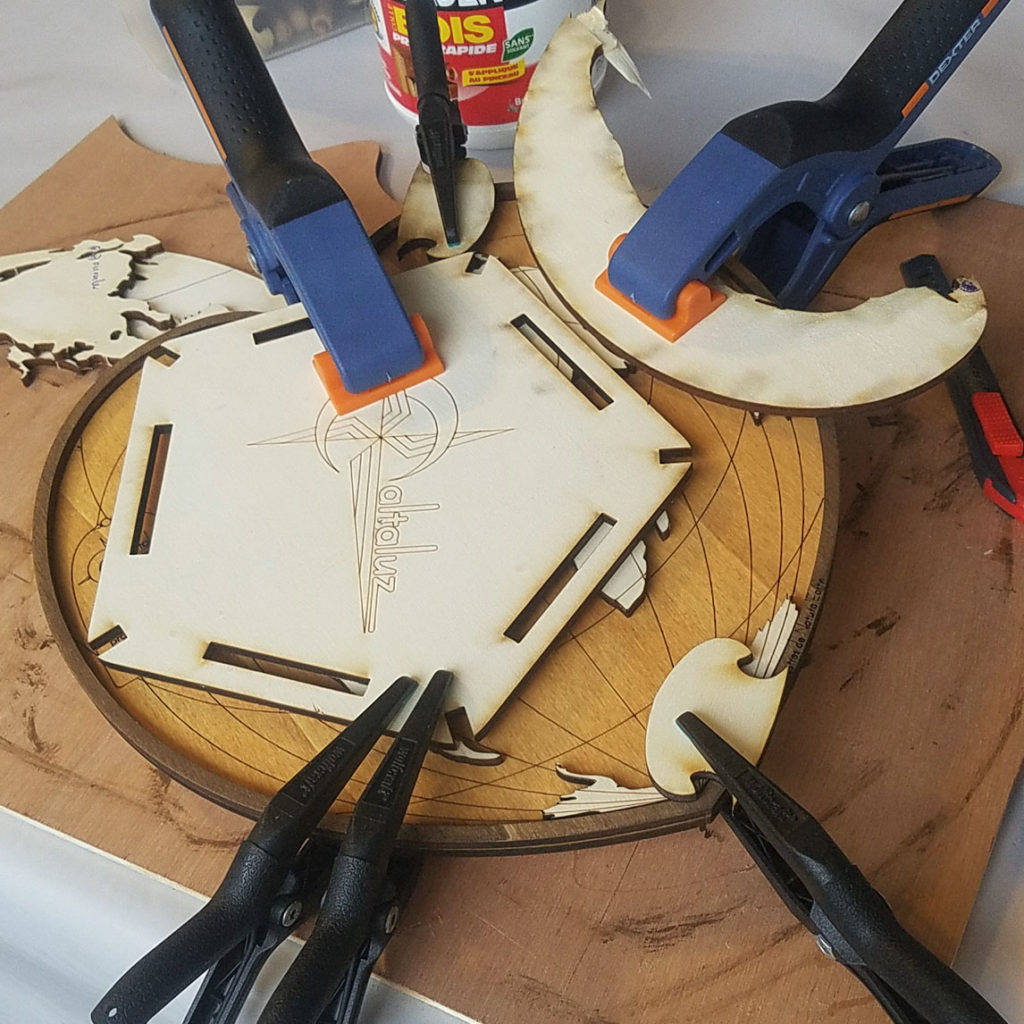

fabrication : assemblage et collage
Après avoir été teintées et cirées, les pièces sont assemblées et collées

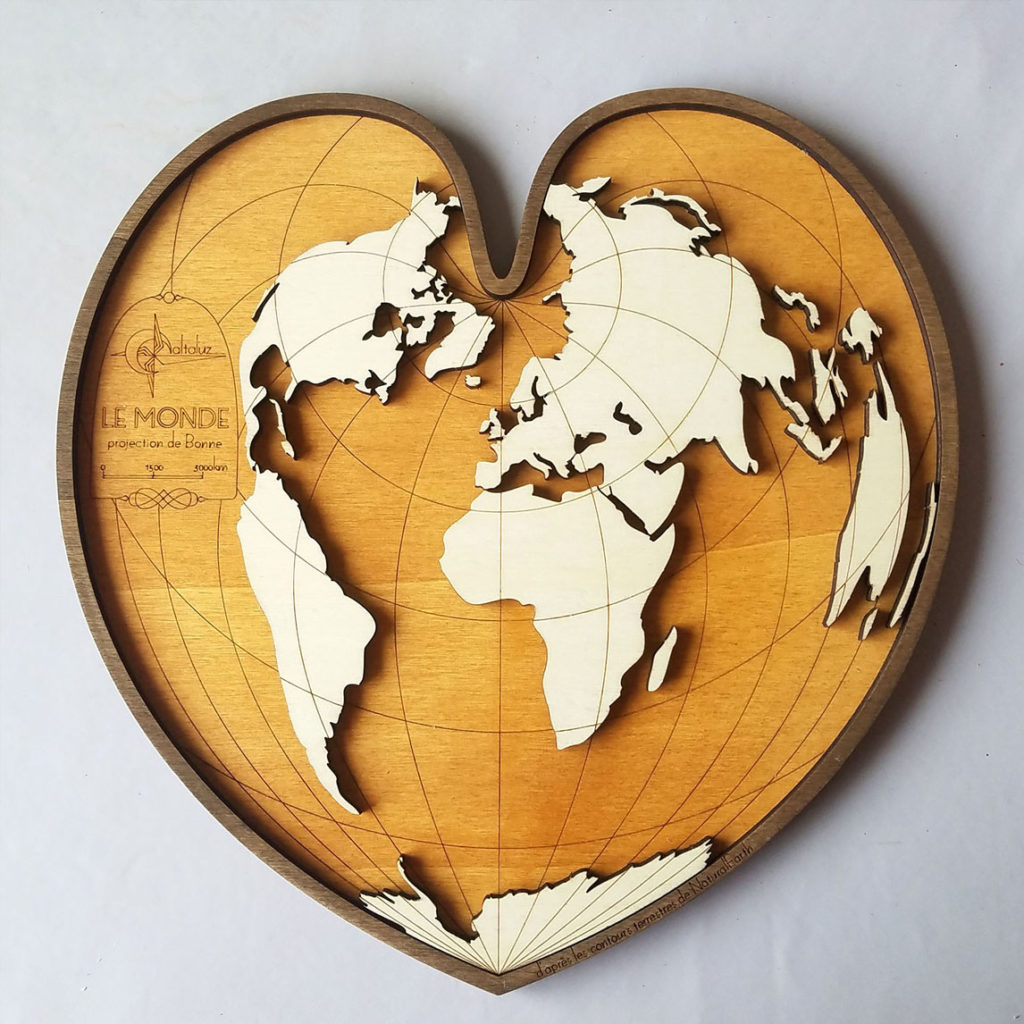

fabrication : produit fini
Le process de fabrication ainsi que la nature même du bois font de chaque pièce des pièces uniques

Cartographie : secrets de fabrication

Deux sources principales de données cartographiques sont utilisées. Dans les deux cas, il s’agit de données libres de droits produites aux Etats-unis.

  • NaturalEarth : les contours terrestres et les méridiens/parallèles proviennent de ce lot de données.
  • ETOPO1 : le relief sous marin et terrestre de mes cartographies est issu de ce modèle numérique de terrain.

Les projections cartographiques

Une cartographie est une représentation de la réalité de terrain. La Terre est approximativement assimilée à une boule alors qu’une carte est par définition plane. Pour représenter la Terre à plat, on utilise une projection cartographique. Il existe de très nombreuses projections différentes, centrées sur différentes parties du globe. Chacune donne à la carte une forme différente.

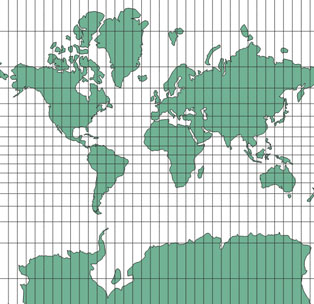

fabrication : projection pseudo-mercator
Projection mondiale de pseudo-mercator, qui étire les cercles polaires jusqu’à l’infini !

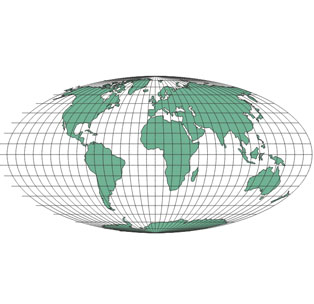

fabrication : projection de Mollweide
Projection mondiale de Mollweide, qui donne cette forme ovale à notre Terre que je trouve particulièrement harmonieuse

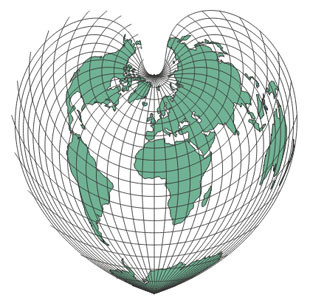

fabrication : projection de Bonne
Projection mondiale de Bonne, qui donne à la Terre cette forme de coeur… tant appréciée des plus romantiques !

La généralisation des données cartographiques

Par ailleurs, lors de la fabrication d’une carte, il est nécessaire de “simplifier” la réalité de terrain par un processus cartographique appelé généralisation. En effet, le tracé des côtes est infiniment complexe et toute représentation de ce linéaire implique de le modifier – plus ou moins fortement suivant l’échelle choisie.

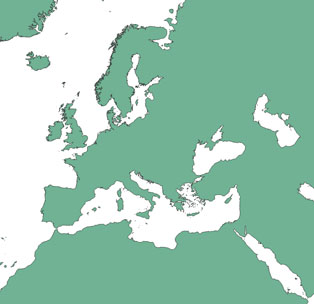

fabrication : données NaturalEarth
Extrait des données NaturalEarth, bien trop détaillées pour une carte en bois de 20cm !
fabrication : généralisation des données
Suppression des petites îles, simplification des contours… Bref, adaptation des données cartographiques au besoin
